Amplificador TVA 1,2 Ghz (CT2HMX)

Amplificador TVA 1.2Ghz

Aqui ficam algumas fotos do meu amplificador TVA 1.2Ghz de fabrico caseiro baseado no integrado M57762.

Entrada até 1W para 18W com regulação de potencia, dá cerca de 10W para uma excitação de 400mW em 1.2Ghz o que faz com que seja uma boa margem de segurança para o funcionamento do IC já que 18W fica muito a pele.

Utilizei uma caixa toda blindada e acrescentei um dissipador valente para o seu arrefecimento.

Pode servir também em outras aplicações de 1.2Ghz desde que depois se separe o RX do TX uma vez que este tem só entra de TX para uso em TVA.

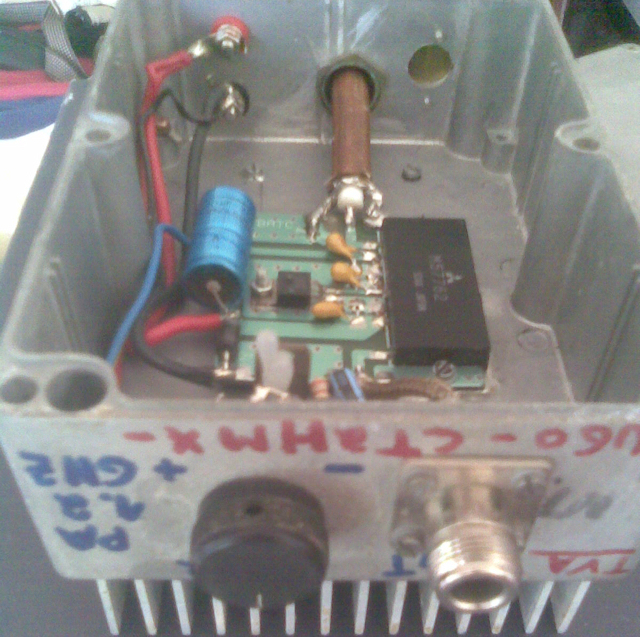

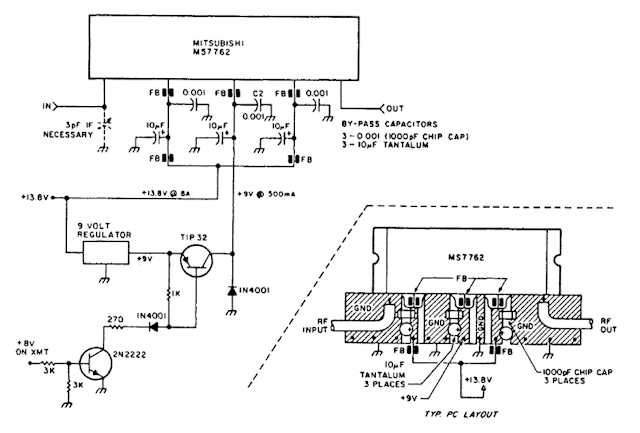

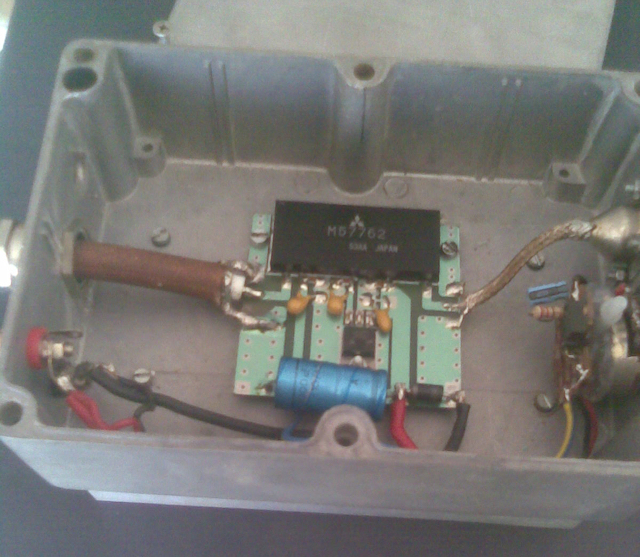

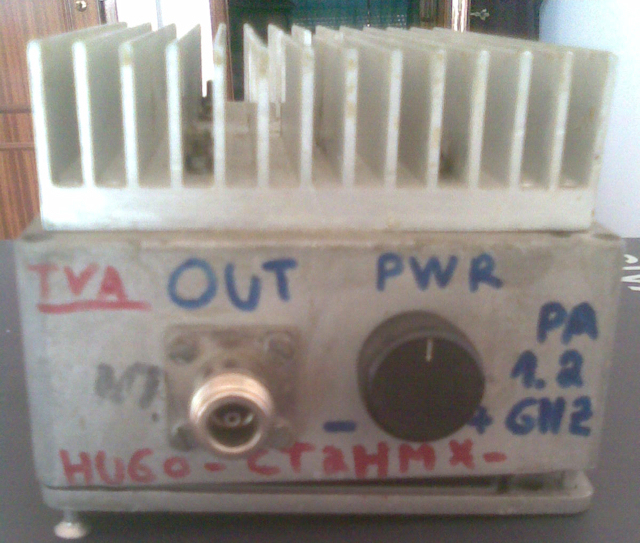

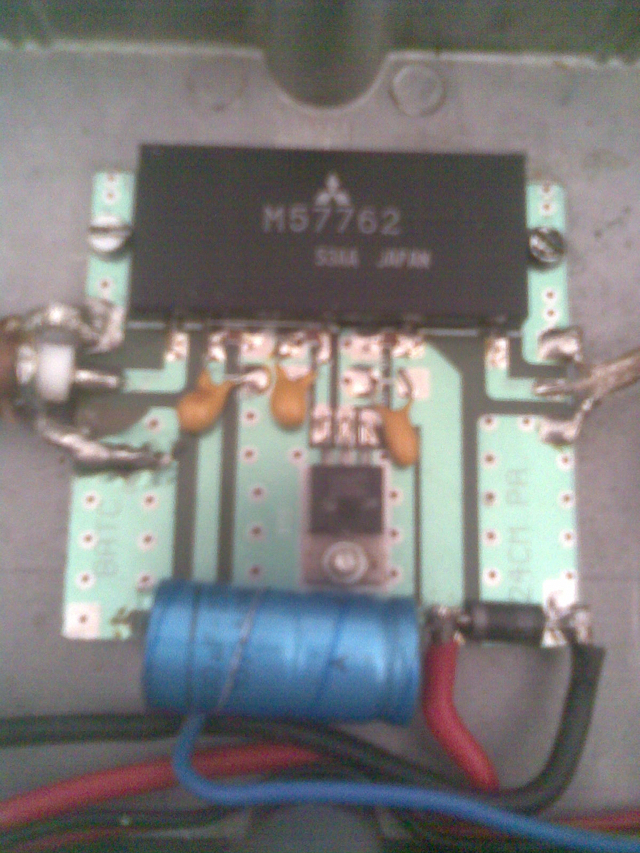

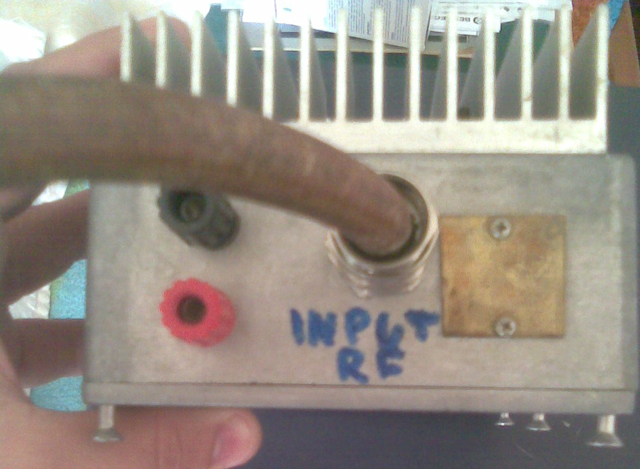

Diagrama do amplificador 1.2Ghz        Amplificador TVA1.2Ghz por Hugo CT2HMX 004        amplificador tva1.2ghz por hugo ct2hmx 003        amplificador tva1.2ghz por hugo ct2hmx 002         amplificador tva1.2ghz por hugo ct2hmx 001        Amplificador TVA1.2Ghz por Hugo CT2HMX 005

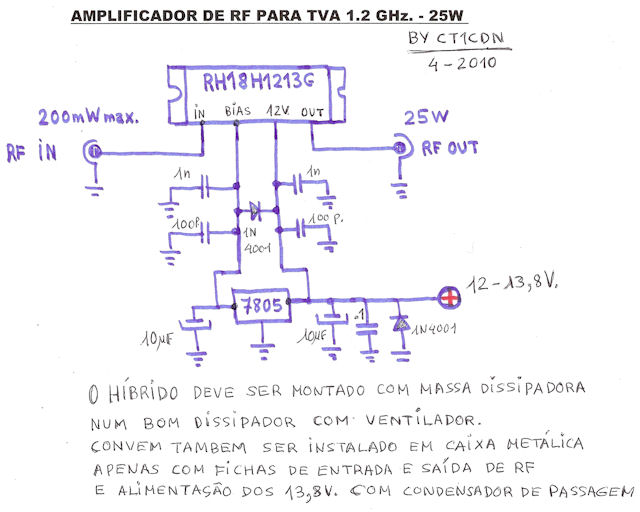

2_digitalizar002
